潮州哪里有搅拌摩擦焊技术定制

基于焊缝组织晶粒和析出强化相的微观结构特点，可以把搅拌摩擦焊焊缝分为4个明显的区域：焊核区(Stirred或Nugget Zone)、热力影响区(Thermo-Mechanically Affected Zone，TMAZ)、热影响区(Heat-Affected Zone，HAZ)以及母材(Base或Parent material)。不同区域组织的变化，对焊缝性能有显著的影响。潮州搅拌摩擦焊技术焊核区材料经受的严重变形和摩擦热，由晶粒尺寸为1-15μm不等的细小等轴再结晶组织组成。再结晶组织的内部为低密度的位错，但也有发现再结晶组织的内部却有高密度的亚晶界、亚晶和位错。在铝合金和其他有些的合金中焊核区可以观察到类似逗洋葱环地结构。潮州搅拌摩擦焊技术在母材和焊核区之间是搅拌摩擦焊特有的热力影响区。热力影响区的特征是存在高度变形的结构。焊核区周围母材晶粒被拉长变形，尽管热力影响区也经历了塑性变形，却由于没有足够大的应力，不发生再结晶。在热力影响区也有强化相的溶解、粗化，这取决与热力影响区经历的热循环强度。热力影响区晶粒通常由高密度的亚晶界组成。热影响区只受热的影响，保持与母材相同晶粒结构，但是受温度的影响，晶粒的尺寸有明显的长大和强化相的粗化，热影响区所经历的温度对其所包含的亚晶影响较小。

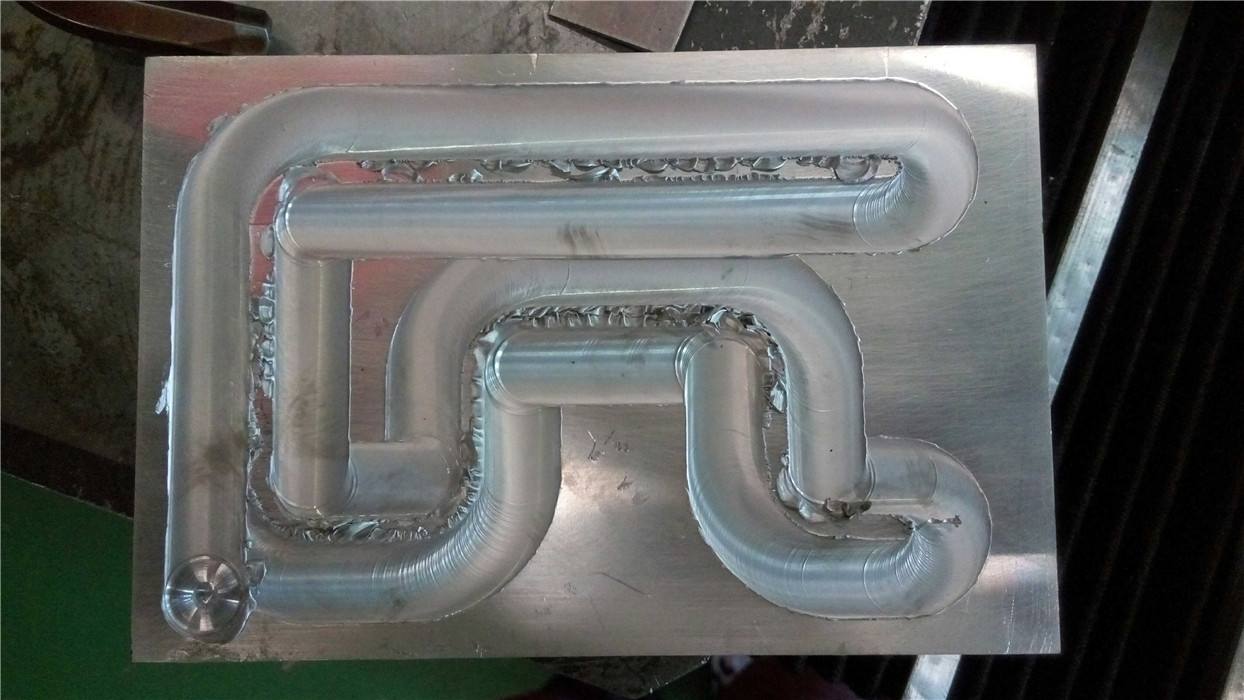

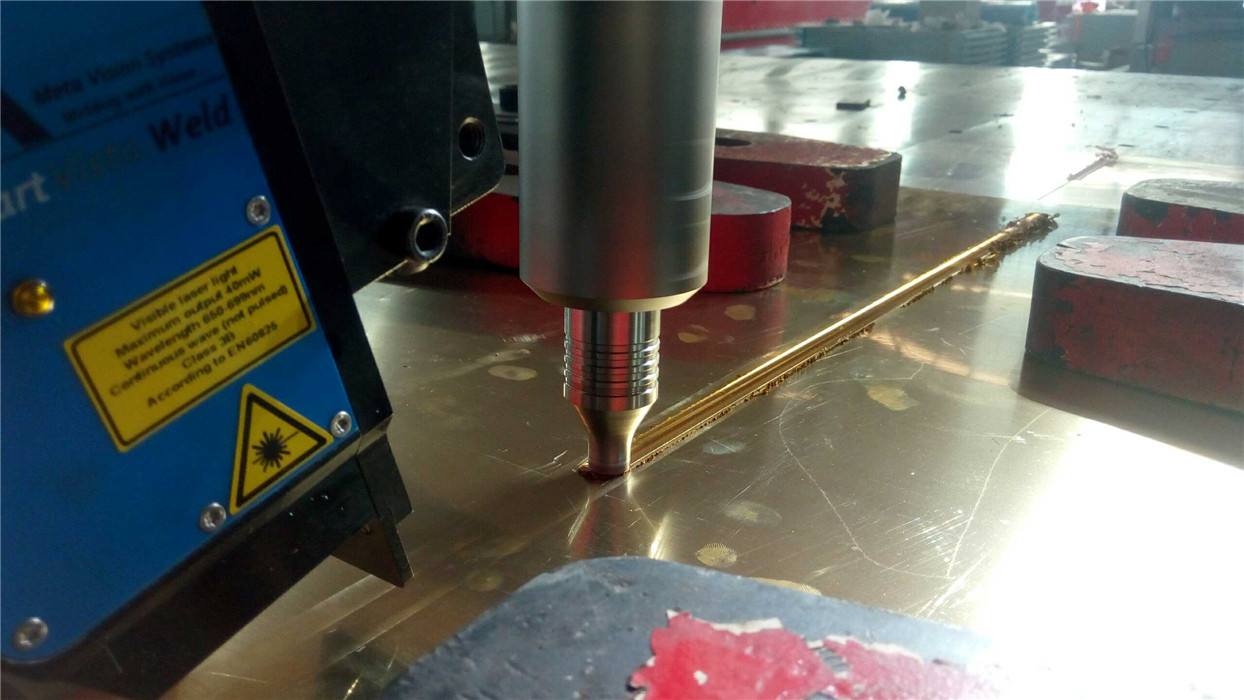

搅拌摩擦焊技术摩擦焊可以方便地连接同种或异种材料，包括金属、部分金属基复合材料、陶瓷及塑料。由于其生产率高、质量好获得了广泛的工程应用，但焊接的对象主要是回转形零件，虽然也有其它形式的摩擦焊技术出现，以克服被焊工件几何形状的限制或提高生产率，如相位摩擦焊、径向摩擦焊、线性摩擦焊等，但实际应用很少。搅拌摩擦焊技术搅拌摩擦焊主要优点如下：(1)焊接接头热影响区显微组织变化小．残余应力比较低，焊接工件不易形；(2)能一次宪成较长焊缝、大截面、不同位置的焊接．接头高：(3)操作过程方便实现机械化、自动化，设备简单，能耗低，功效高：(4)无需添加焊丝，焊铝合金时不需焊前除氧化膜，不需要保护气体，成本低；(5)可焊热裂纹敏感的材料，适合异种材料焊接：(6)焊接过程安全、无污染、无烟尘、无辐射等。搅拌摩擦焊缺点：焊接工件必须刚性固定，反面应有底板；焊接结束搅拌探头提出工件时，焊缝端头形成一个键孔，并且难以对焊缝进行修补：工具设计、过程参数和机械性能数据只在有限的合金范围内可得：在某种情况下，如特殊领域中要考虑腐蚀性能、残余应力和变形时，性能需进一步提高才可实际应用；对板材进行单道连接时，目前焊速不是很高：搅拌头的磨损消耗太快等．

搅拌摩擦焊技术摩擦焊技术在国内的发展及应用状况摩擦焊技术在国内的发展及应用状况 ? 目前我国摩擦焊技术的应用比较广泛，可焊接直径3.0～120mm2的工件以及8000mm2的大截面管件，同时还开发了相位焊和径向摩擦焊技术，以及搅拌摩擦焊技术。搅拌摩擦焊技术不仅可焊接钢、铝、铜，而且还成功焊接了高温强度级相差很大的异种钢和异种金属，以及形成低熔点共晶和脆性化合物的异种金属。如高速钢—碳钢、耐热钢—低合金钢、高温和金—合金钢、不锈钢—低碳钢、不锈钢—电磁铁以及铝—铜、铝—钢等 近年来随着我国航空航天事业的发展，也加速了摩擦焊技术向这些领域的渗透，进行了航空发动机转子、起落架结构件、紧固件等材（Ln718Ti17300MGH159GH4169）以及金属与陶瓷、复合材料、粉末高温合金的摩擦焊工艺试验研究，某些电工材料的钎焊工艺也开始用摩擦焊接所取代。如电磁铁—不锈钢、钨铜合金等。

搅拌摩擦焊技术在压力作用下，是在恒定或递增压力以及扭矩的作用下，利用焊接接触端面之间的相对运动在摩擦面及其附近区域产生摩擦热和塑形变形热，使及其附近区域温度上升到接近但一般低于熔点的温度区间，材料的变形抗力降低、塑性提高、界面的氧化膜破碎，在顶锻压力的作用下，伴随材料产生塑性变形及流动，通过界面的分子扩散和再结晶而实现焊接的固态焊接搅拌摩擦焊技术搅拌摩擦焊机械零件的金属表面由于而粘结、焊合的现象是很普遍的。在金属的切削加工和机器的高速转动过程中，常常发现两个金属零件表面，由于摩擦生热而焊接在一起的情况。
