搅拌摩擦焊的发展现状

搅拌摩擦焊(FrictionStir Welding简称FSW)是英国焊接研究所(TWI)于1991年10月提出的发明zhuanli。搅拌摩擦焊工艺最初主要用于解决铝合金等低熔点材料的焊接，关于搅拌摩擦焊工艺的特点和应用等，TWI进行了较多的研究，并于1993年、1995年分别申请了zhuanli。TWI主要是与航空航天、海洋、道路交通、铝材厂、焊接设备制造厂等大公司联合，以团体赞助或合作的形式开发这种技术，扩大其应用范围。美国的爱迪生焊接研究所(Edisonwelding Institute，简称EWI)与TWI密切协作，也在进行FSW工艺的研究。美田的美国洛克希德·马丁航空航天公司、马歇尔航天飞行中心、美国海军研究所、Dartmouth大学、德克萨斯大学、阿肯色斯大学、南卡罗利纳大学、德国的Stuttgart大学、澳大利亚的Adelaide大学、澳大利亚焊接研究所等都从不同角度对搅拌摩擦焊进行了专门研究。　　搅拌摩擦焊工艺是自激光焊接问世以来最引人注目的焊接方法。它的出现将使铝合金等有色金属的连接技术发生重大变革。用搅拌摩擦焊方法焊接铝合金取得了很好的效果。现如今在英、美等国正进行锌、铜、钛、低碳钢、复合材料等的搅拌摩擦焊接。搅拌摩擦焊在航空航天工业领域有着良好的应用前景。

(1)搅拌头　　搅拌头的成功设计是把搅拌摩擦焊应用在更大范围的材料和焊接更宽的厚度范围的关键。下面主要讨论一下搅拌头的发展现状．一般说来，搅拌头包括两部分：搅拌探头和轴肩，而搅拌头的材料通常都采用硬度远远高于被焊材料的材料制成，这样能够在焊接过程中将搅拌头的磨损减至最小。在初期，搅拌头形状的合理设计是获得良好机械性能焊缝的关键。关于搅拌头的发展主要集中在两个方面：一个是带螺纹的搅拌头，一个是带三个沟槽的搅拌头。本质上，这两种搅拌探头都设计成锥体，大大减少了相同半径圆柱体搅拌探头的材料卷出量，一般说来，带三沟槽的搅拌探头减小了70%，而带螺纹的搅拌探头减小了60%。如果使用一个确定的较小直径的搅拌探头，锥形搅拌探头比圆柱形搅拌探头更容易进入焊件而通过塑性材料，并且减小了搅拌头的应力集中和断裂可能性。

(2)研究现状　　搅拌摩擦焊在铝合金上的应用越来越广泛，研究也越来越深入。不仅涉及到各种同种材料的焊接，还研究了大范围的异种铝合金的焊接．铝合金的焊接厚度范围从lmm到75mm。对铝台金焊接接头的腐蚀性能、力学性能、组织结构都进行了大量的研究。搅拌摩擦焊广泛应用于6061A1/2024A1、2024A1/Ag、2024A1/Cu、6061AI/cu，甚至还适用于6061AI+20%A1203/铸铝合金A339+10%SiC等合金。

2002年，在中国航空工业集团-北京航空制造工程研究所与英国焊接研究所共同签署关于搅拌摩擦焊zhuanli技术许可、技术研发及市场开拓等领域的合作协议的基础上，中国专业化的搅拌摩擦焊技术授权公司——中国搅拌摩擦焊中心即北京赛福斯特技术有限公司成立，标志着搅拌摩擦焊技术在中国市场的研发及工程应用工作的正式开启。

搅拌摩擦焊作为一种多学科交汇的新方法，可以发展出纵缝焊接、环缝焊接、无匙孔焊接、变截面焊接、自支撑双面焊接、空间3D曲线焊接、搅拌摩擦点焊、回填式点焊、搅拌摩擦焊表面改性处理、搅拌摩擦焊超塑性材料加工等多种连接加工方法和技术。

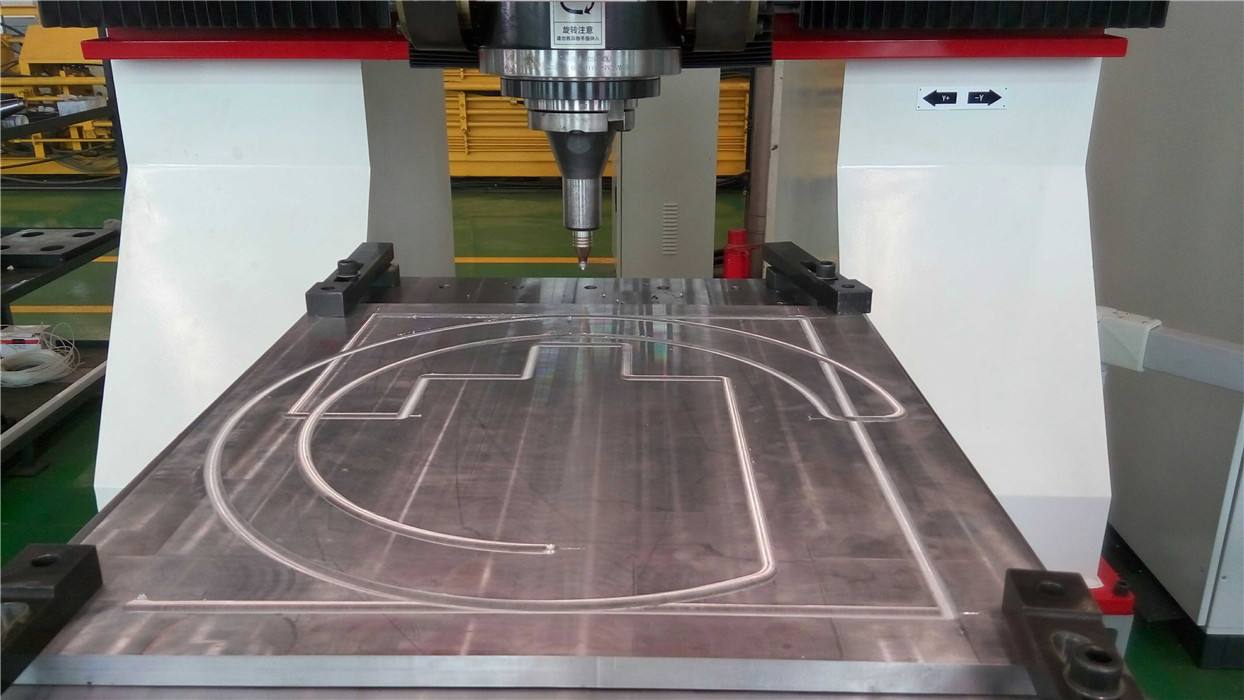

历经近十年的快速发展，赛福斯特公司已成功开发了60余套搅拌摩擦焊设备，将搅拌摩擦焊技术应用于我国航空、航天、船舶、列车、汽车、电子、电力等工业领域中，创造了可观的社会经济效益，为铝、镁、铜、钛、钢等金属材料提供了完美的技术解决方法，为国内外用户提供了不同类型、不同用途的搅拌摩擦焊工业产品加工，包括：航天筒体结构件、航空薄壁结构件、船舶宽幅带筋板、高速列车车体结构、大厚度雷达面板、汽车轮毂、集装箱型材壁板、各种结构散热器及热沉器等。
