铝合金搅拌摩擦焊焊核区温度能达到多少

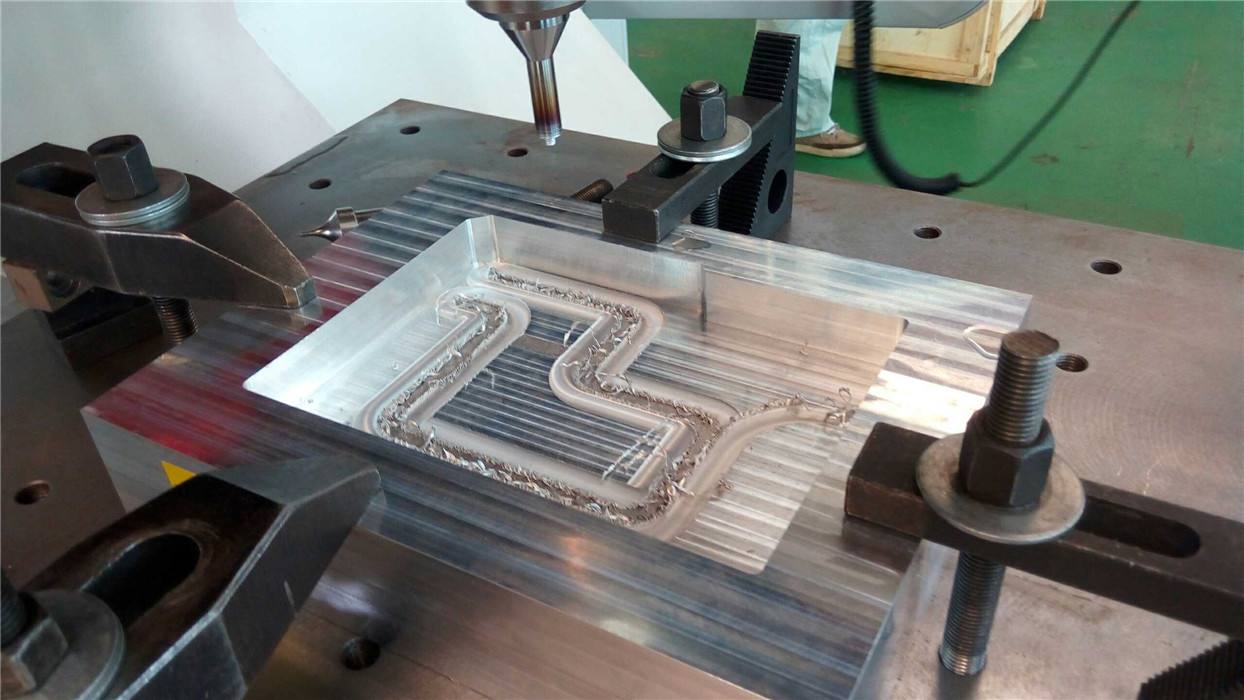

基于焊缝组织晶粒和析出强化相的微观结构特点，可以把搅拌摩擦焊焊缝分为4个明显的区域：焊核区(Stirred或Nugget Zone)、热力影响区(Thermo-Mechanically Affected Zone，TMAZ)、热影响区(Heat-Affected Zone，HAZ)以及母材(Base或Parent material)。不同区域组织的变化，对焊缝性能有显著的影响。

焊核区材料经受的严重变形和摩擦热，由晶粒尺寸为1-15μm不等的细小等轴再结晶组织组成。再结晶组织的内部为低密度的位错，但也有发现再结晶组织的内部却有高密度的亚晶界、亚晶和位错。在铝合金和其他有些的合金中焊核区可以观察到类似逗洋葱环地结构。

在母材和焊核区之间是搅拌摩擦焊特有的热力影响区。热力影响区的特征是存在高度变形的结构。焊核区周围母材晶粒被拉长变形，尽管热力影响区也经历了塑性变形，却由于没有足够大的应力，不发生再结晶。在热力影响区也有强化相的溶解、粗化，这取决与热力影响区经历的热循环强度。热力影响区晶粒通常由高密度的亚晶界组成。

热影响区只受热的影响，保持与母材相同晶粒结构，但是受温度的影响，晶粒的尺寸有明显的长大和强化相的粗化，热影响区所经历的温度对其所包含的亚晶影响较小。
